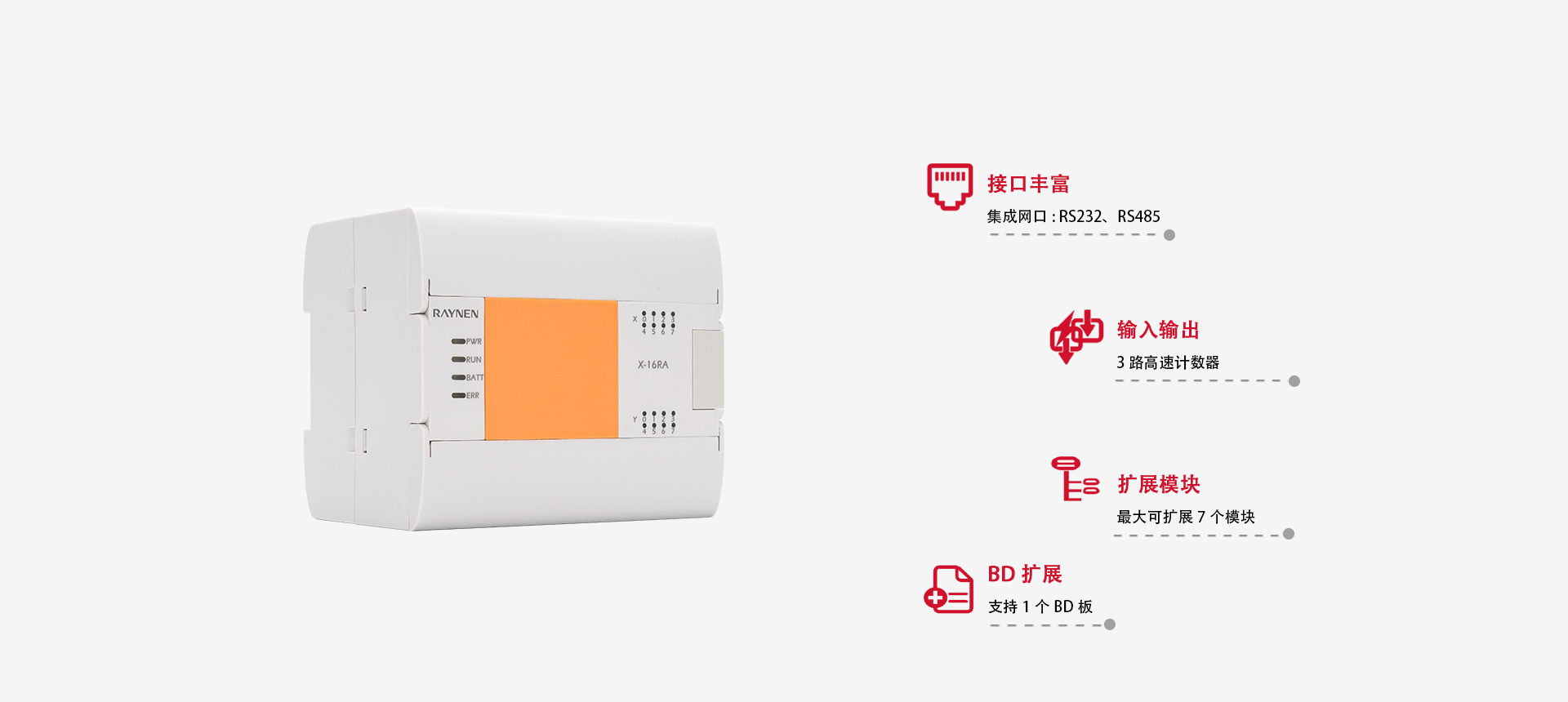

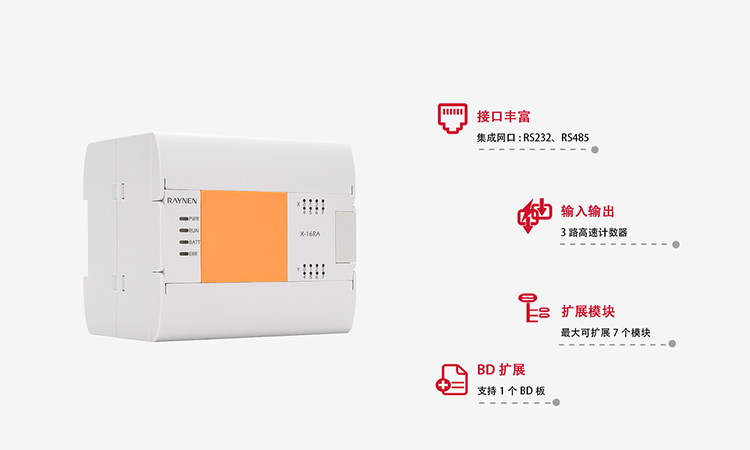

▲ 具備高效的數據處理、三路高速計數等功
▲ 實時時鐘，掉電數據永久保持
▲ 支持一個BD 擴展板，最大可擴展7 個模塊。

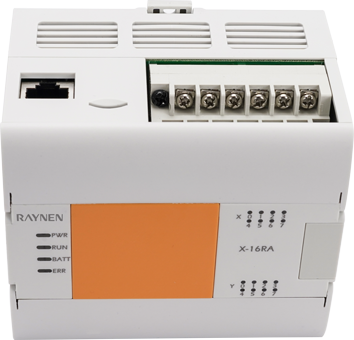

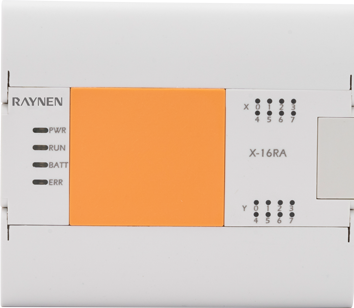

| 型號 | 輸入點數 | 輸出點數 | 電源電壓（V) | 樣本下載 |
|---|---|---|---|---|
| X-16RA | 8 | 8 | DC24V | 下載 |
| X-24RA | 14 | 10 | DC24V | |
| X-32RA | 16 | 16 | DC24V | |
| X-40RA | 24 | 16 | DC24V | |
| X-48RA | 28 | 20 | DC24V | |
| X-60RA | 36 | 24 | DC24V |
■ 電源規格：
| 項 目 | 電 源 規 格 | |||||
|---|---|---|---|---|---|---|
| X-16RA | X-24RA | X-32RA | X-40RA | X-60RA | ||
| 消耗功率 | 10W | 12W | 12W | 13W | 14W | |
| 工作電壓 | 最小值 | 100Vac | ||||
| 中間值 | 220Vac | |||||
| 最大值 | 240Vac | |||||
| 極限輸入電壓 | AC 85V ~ AC100V AC 240V ~ AC264V | |||||
| 允許瞬時停電時間 | 對5ms 以下的瞬時停電會繼續運行 | |||||
| 電源保險絲 | 60V 2A | |||||
| 沖擊電流 | 12A，0.5ms 以下/28.8V DC | |||||
| DC24V 供給電源 | 300mA 以下 | |||||
| DC5V 內置電源 | 800mA 以下 | |||||
■ 輸入規格：
| 項 目 | 輸 入 規 格 | |||||
|---|---|---|---|---|---|---|
| X-16RA | X-24RA | X-32RA | X-40RA | X-60RA | ||
| 輸入點數 | 8 | 14 | 16 | 24 | 36 | |
| 高速計數器 | 單相200KHz[3 個] AB 相100KHz[3 個] | |||||
| 輸入方式 | PNP/NPN | |||||
| 輸入信號電壓 | DC 電源型：DC20.4V ~ 28.8V | |||||
| 輸入阻抗 | X0-X5 | 3.3K | ||||
| X6-X7 | 5.6K | 3.3K | ||||
| X10 以上 | - | 5.6K | ||||
| ON 輸入 感應電流 | X0-X5 | 5mA 以上 | ||||
| X6-X7 | 4mA | 5mA 以上 | ||||
| X10 以上 | - | 4mA 以上 | ||||
| OFF 輸入感應電流 | 1mA 以上 | |||||
| 輸入響應時間 | 小于4.5ms | |||||
| 輸入信號形式 | 無電壓觸點輸入 | |||||
| 漏型輸入時：NPN 開集電極型晶體管 | ||||||
| 源型輸入時：PNP 開集電極型晶體管 | ||||||
| 輸入回路隔離 | 光耦隔離 | |||||
| 輸入動作的顯示 | 光耦驅動時面板上的LED 燈亮 | |||||
■ 晶體管輸出規格：
| 項 目 | 輸出規格 | ||||
|---|---|---|---|---|---|
| X-16RA | X-24RA | X-32RA | X-40RA | X-60RA | |
| 輸入點數 | 8 | 10 | 16 | 16 | 24 |
| 輸出類型 | 干觸點 | ||||
| 額定電壓 | 220VAC | ||||
| 電壓范圍 | 5 ~ 30V DC 5 ~ 250V AC | ||||
| 浪涌電流（最大） | 5A 4s 10% 占空比 | ||||
| 每點額定電流（最大） | 2A | ||||
| 燈負載[ 最大] | 30W DC/200W AC | ||||
| 響應時間（24V,2K 負載） | 10ms | ||||
| 接通電阻[ 接點] | 0.2Ω（新的時候最大值） | ||||
| 脈沖頻率[ 最大] | 1Hz | ||||
| 機械壽命周期 | 10,000,000 ( 無負載) | ||||
| 觸點壽命 | 100,000 ( 額定負載） | ||||
| 屏蔽 | 500 米( 普通輸出) | ||||
| 非屏蔽 | 150 米( 普通輸出) | ||||
