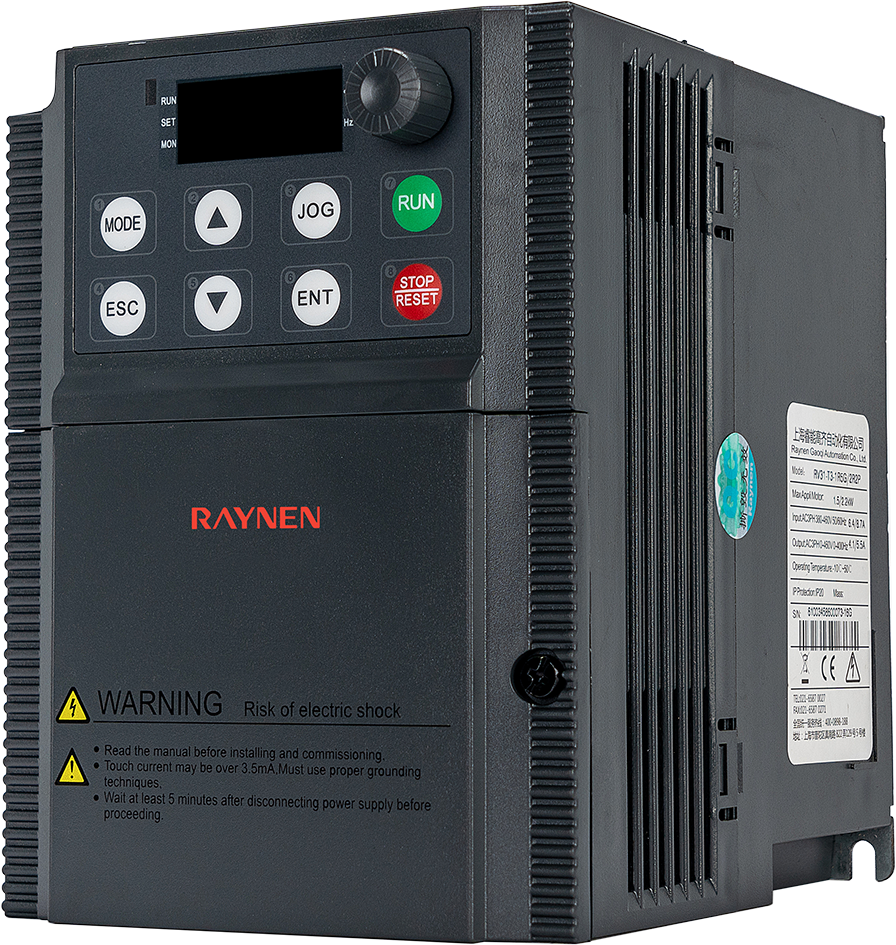

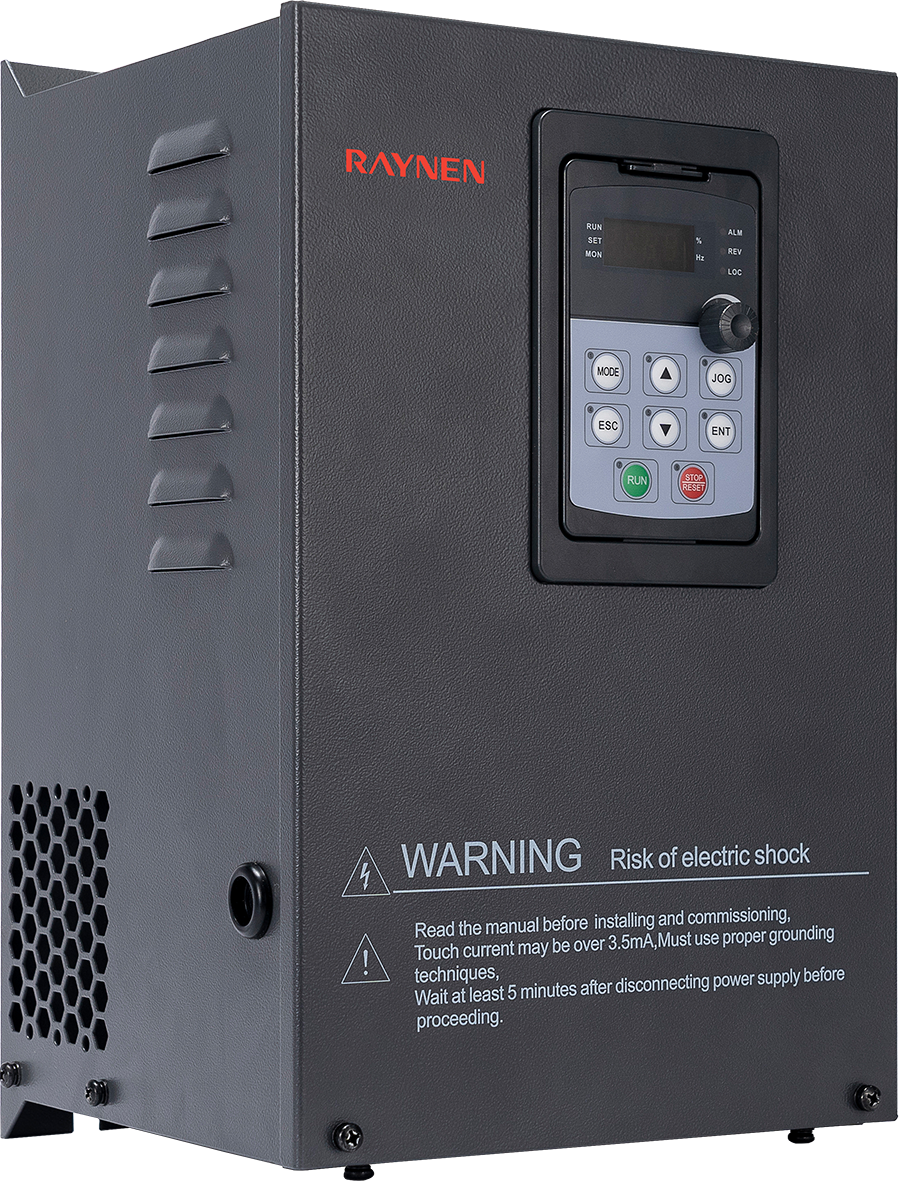

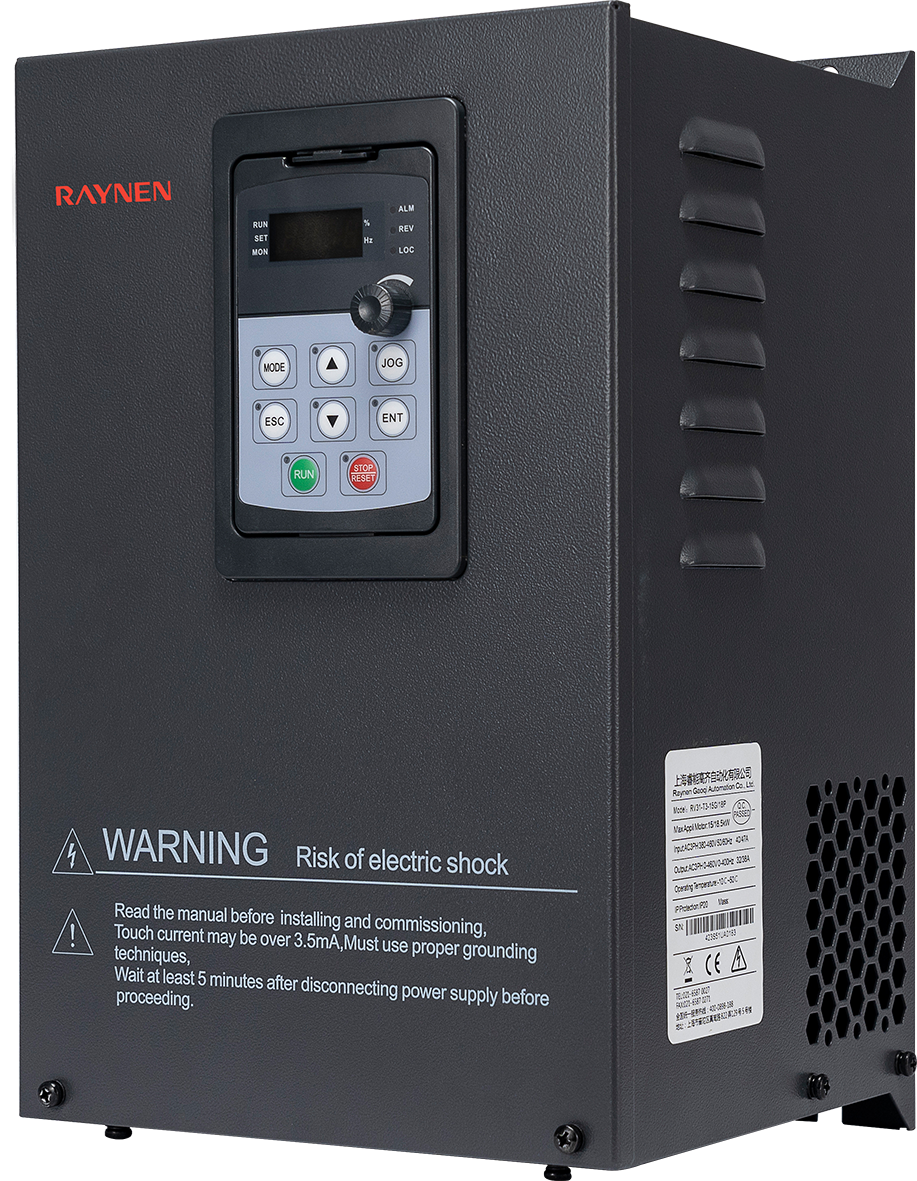

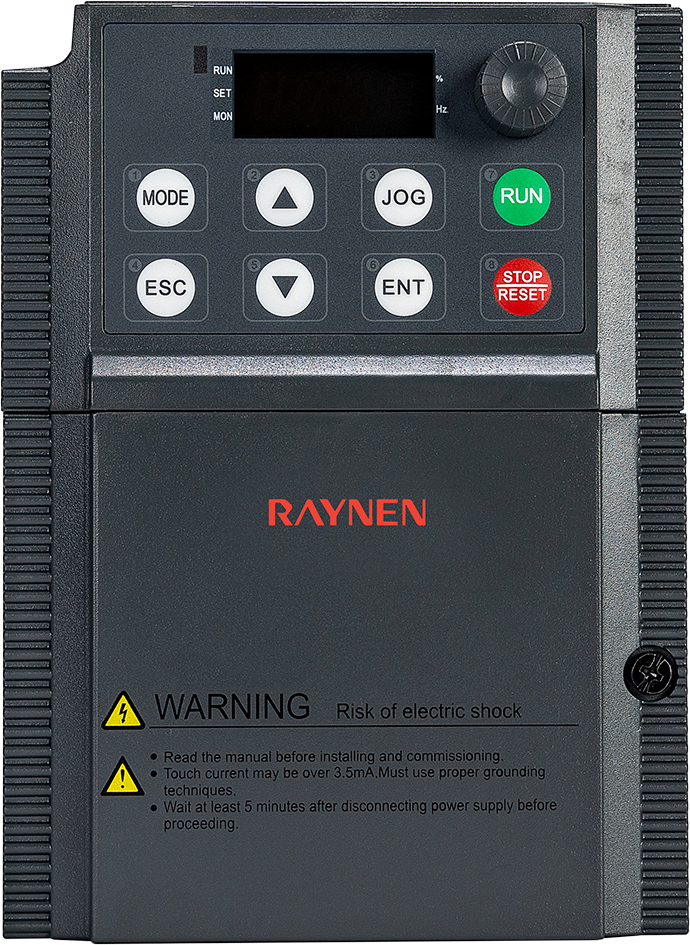

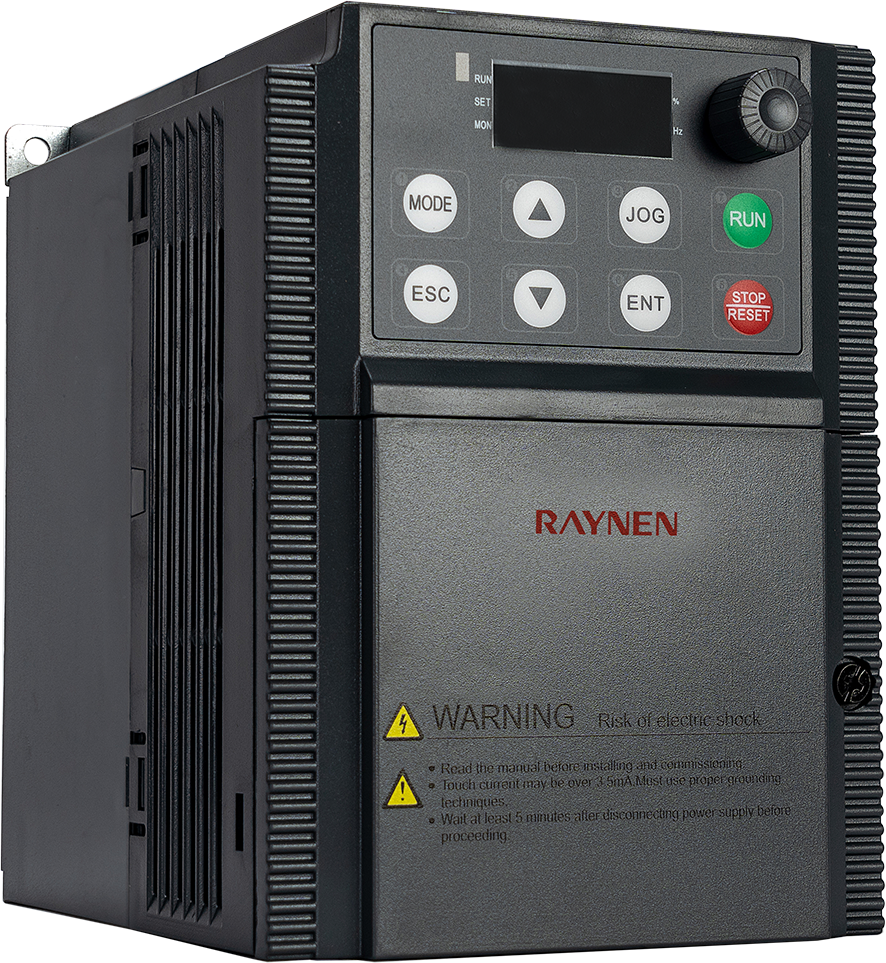

RV31通用型變頻器，可廣泛應用于各種異步電機的調速控制。產品依托32位DSP，采用國際領先的矢量控制算法，實現高性能、高精度的電機驅動控制，在提高產品的可靠性和環境的適應性同時，強化了客戶易用性和行業專業化的設計，功能更優化、應用更靈活、性能更穩定。
? 通用型380V型號
| 通用型380V 型號 | G型機(重載) | P型機(輕載) | 產品尺寸 (H*W*D mm) | 安裝尺寸 (H1*W1 mm) | ||||
| 額定輸入電流(A) | 額定輸出電流(A) | 適配電機 (kW) | 額定輸入 電流(A) | 額定輸出 電流(A) | 適配電機 (kW) | |||
| RV31-T3-0R4G/OR7P | 2.1 | 1.5 | 0.40 | 3.6 | 2.6 | 0.75 | 145*107*144 | 135*95 |
| RV31-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | ||
| RV31-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | ||
| RV31-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | ||
| RV31-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | 200*138*134 | 188*124 |
| RV31-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | ||
| RV31-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | 232*153*164 | 220*139 |
| RV31-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | ||
| RV31-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | 335*200*195 | 321*140 |
| RV31-T3-15G/18P | 40 | 32 | 15 | 47 | 38 | 18.5 | ||
| RV31-T3-18G/22P | 47 | 38 | 18.5 | 56 | 45 | 22 | ||
| RV31-T3-22G/30P | 56 | 45 | 22 | 70 | 60 | 30 | 410*260*214 | 396*180 |
| RV31-T3-30G/37P | 70 | 60 | 30 | 80 | 75 | 37 | ||
| RV31-T3-37G/45P | 80 | 75 | 37 | 94 | 92 | 45 | 520*288*236 | 500*200 |
| RV31-T3-45G/55P | 94 | 92 | 45 | 128 | 115 | 55 | 560*305*300 | 543*200 |
| RV31-T3-55G/75P | 128 | 115 | 55 | 160 | 150 | 75 | 600*310*310 | 583*240 |
| RV31T3-75G/90P | 160 | 150 | 75 | 190 | 180 | 90 | ||
| RV31-T3-90G/110P | 190 | 180 | 90 | 225 | 215 | 110 | ||
| RV31-T3-110G/132P | 225 | 215 | 110 | 265 | 260 | 132 | 720*355*345 | 698*240 |
| RV31-T3-132G/160P | 265 | 260 | 132 | 310 | 305 | 160 | ||
| RV31-T3-160G/185P | 310 | 305 | 160 | 355 | 350 | 185 | ||
| RV31-T3-185G/200P | 355 | 350 | 185 | 385 | 380 | 200 | 920*480*390 | 898*320 |
| RV31-T3-200G/220P | 385 | 380 | 200 | 430 | 425 | 220 | ||
| RV31-T3-220G/250P | 430 | 425 | 220 | 485 | 480 | 250 | 1100*480*405 | 1078*320 |
| RV31-T3-250G/280P | 485 | 480 | 250 | 545 | 530 | 280 | ||
| RV31-T3-280G/315P | 545 | 530 | 280 | 610 | 600 | 315 | ||
| RV31-T3-315G/355P | 610 | 600 | 315 | 665 | 650 | 355 | 1100*650*465 | 1060*350 |
| RV31-T3-355G | 665 | 650 | 355 | - | - | - | ||
| RV31-T3-400G | 785 | 725 | 400 | - | - | - | ||
| RV31-T3-500G | 890 | 860 | 500 | - | - | - | ||
| RV31-T3-560G | 950 | 950 | 560 | - | - | - | 2200*1100*800 | 943*665 |
| RV31-T3-630G | 1100 | 1100 | 630 | - | - | - | ||
| RV31-T3-710G | 1280 | 1280 | 710 | - | - | - | 2200*1400*800 | 1100*665 |
| RV31-T3-800G | 1380 | 1380 | 800 | - | - | - | ||
? 永磁同步型380V型號
| 永磁同步型380V 型號 | G型機(重載) | P型機(輕載) | 產品尺寸 (H*W*D mm) | 安裝尺寸 (H1*W1 mm) | ||||
| 額定輸入 電流(A) | 額定輸出 電流(A) | 適配電機 (kW) | 額定輸入 電流(A) | 額定輸出 電流(A) | 適配電機 (kW) | |||
| RV31E-T3-0R4G/0R7P | 2.1 | 1.5 | 0.4 | 3.6 | 2.6 | 0.75 | 145*107*144 | 135*95 |
| RV31E-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | ||
| RV31E-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | ||
| RV31E-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | ||
| RV31E-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | 200*138*134 | 188*124 |
| RV31E-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | ||
| RV31E-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | 232*153*164 | 220*139 |
| RV31E-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | ||
| RV31E-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | 335*200*195 | 321*140 |
? 通用690V型號
| 通用690V 型號 | 額定輸入 電流(A) | 額定輸出 電流(A) | 適配電機 (kW) | 產品尺寸 (H*W*D mm) | 安裝尺寸 (H1*W1 mm) | 孔徑 (mm) |
| RV31-T6-18G/22P | 28 | 22 | 18.5 | 335*200*195 | 321*140 | φ9 |
| RV31-T6-22G/30P | 38 | 28 | 22 | |||
| RV31-T6-30G/37P | 40 | 35 | 30 | 410*260*214 | 396*180 | φ9 |
| RV31-T6-37G/45P | 47 | 45 | 37 | |||
| RV31-T6-45G/55P | 55 | 52 | 45 | 740*290*310 | 720*240 | φ9 |
| RV31-T6-55G/75P | 65 | 63 | 55 | |||
| RV31-T6-75G/90P | 85 | 86 | 75 | 840*290*330 | 820*240 | φ12 |
| RV31-T6-90G/110P | 95 | 98 | 90 | |||
| RV31-T6-110G/132P | 118 | 121 | 110 | |||
| RV31-T6-132G/160P | 145 | 150 | 132 | 860*360*350 | 840*240 | φ14 |
| RV31-T6-160G/185P | 165 | 175 | 160 | |||
| RV31-T6-185G/200P | 190 | 198 | 185 | 1050*740*400 | 1022*300 | φ9 |
| RV31-T6-200G/220P | 210 | 218 | 200 | |||
| RV31-T6-220G/250P | 230 | 240 | 220 | |||
| RV31-T6-250G/280P | 255 | 270 | 250 | 1270*470*430 | 1242*300 | φ16 |
| RV31-T6-280G/315P | 290 | 305 | 280 | |||
| RV31-T6-315G/350P | 334 | 350 | 315 | |||
| RV31-T6-355G | 360 | 380 | 355 | 1100*650*465 | 1060*350 | φ17 |
| RV31-T6-400G | 411 | 430 | 400 | |||
| RV31-T6-500G | 518 | 540 | 500 | |||
| RV31-T6-560G | 578 | 600 | 560 | 2200*1100*800 | 943*665 | φ16 |
| RV31-T6-630G | 655 | 680 | 630 | |||
| RV31-T6-710G | 740 | 774 | 710 |
| 基本應用功能 | |
| 低頻轉矩提升 | 通過電壓提升、轉矩提升可分別提高V/F控制、無速度傳感器矢量控制的低頻轉矩約0.1%~30.0% |
| V/F曲線 | 直線型、多點型 |
| 加減速曲線 | 直線或S型加減速；三組加減速時間；加減速時間范圍：0-3200s |
| 自動電壓調整（AVR） | 當電網電壓變化時，能自動保持輸出電壓恒定 |
| 內置PID | 可方便實現過程控制的閉環控制系統 |
| 直流制動 | 直流制動范圍：0.0Hz-最大頻率；制動時間：0.0s-20.0s 制動動作電流值：0%-100% |
| 點動控制 | 可實現電機的即開即停；點動頻率設定范圍：0.0-20.0Hz 點動停機方式：減速/自由/直流制動 |
| 跳頻 | 可以設置3個跳頻點及對應跳頻范圍，避免變頻器在該頻率帶內運行 |
| 多段速 | 通過4個邏輯輸入端口最多可以設置15個運行頻率 |
| 輸入求和 | 將2路模擬輸入的代數運算結果作為頻率設定，使頻率設定更靈活 |
| 2套電機參數切換 | 可以設置兩套電機參數，并自由切換以匹配當前被驅動電機 |
| 變頻器保護 | 輸入/輸出缺相保護、欠載檢測、過轉矩保護、欠壓保護、過壓保護、過流保護、過熱保護、相間短路保護 |
| 電機保護 | 電機熱保護、電機電流限幅、電機過載、電機短路 |
| 同步控制 | PM機型支持永磁同步電機控制 |
| 電器特性 | |
| 輸入電壓 | 三相交流，380-480V，50/60Hz |
| 輸出電壓 | 0-100%輸入電壓，0.5Hz - 400Hz |
| 控制模式 | 恒轉矩V/F，二次方負載V/F，無位置傳感器矢量控制，節能模式 |
| 開關頻率 | 1.5kHz - 12kHz 可以設置開關頻率自動調節功能：溫度升高時，自動降低開關頻率 溫度恢復正常后，開關頻率還原為初始值 |
| 過電流能力 | 150%額定輸出電流60s，200%額定輸出電流2s |
| 控制信號 | ||
| 頻率設定信號 | 集成操作面板 | 薄膜開關（按鍵）,調速旋鈕（電位計） |
| 外部信號 | UP/DOWN給定、模擬輸入、多段速、外引面板、串行通信 | |
| 起?？刂菩盘?hào) | 集成操作面板 | RUN、STOP按鍵 |
| 外部信號 | 邏輯輸入端子、外引面板、串行通信 | |
| 控制電路特性 | ||
| 可用內部電源 | 5V 24V | 5VDC ±5%，最大電流10mA，用于基準電位計 24VDC ±5%，最大電流100mA，用于邏輯輸入口 |
| 模擬輸入 | A11 | 電壓模擬輸入：0-5VDC，或0-10VDC，阻抗為30k 電流模擬輸入：0/4-20mADC，阻抗為250Ω 分辨率：10位A/D轉換 出廠默認設置：0-5VDC電壓輸入 |
| A12 | 電壓模擬輸入：0-10VDC，或PTC探頭輸入 分辨率：10位A/D轉換 | |
| 邏輯輸入 | LI1-LI8 | 0-24VDC電源 正邏輯、負邏輯可選，出廠默認為負邏輯 正轉、反轉、運行、故障復位、多段速等69種功能可選 11kW（含）以下僅有4路：LI1-LI6 |
| 邏輯輸入 | AI1、AI2 強制有效輸入 | 11kW（含）以下的變頻器中，AI1、AI2可以設置為邏輯輸入 f309、f310為強制有效輸入，上電期間其配置功能一直有效 |
| 模擬輸出 | AO1、AO2 | 電壓模擬輸出：0-10VDC，最小負載阻抗為470Ω 電流模擬輸出：0/4-20mA，最大負載阻抗為700Ω 分辨率：8位 輸出頻率、輸出電流、速度給定、串行輸出數據等多種功能可選 |
| 邏輯輸出 | LO、CLO | 集電極開路，最大電流100mA，最大電壓30VDC 邏輯輸出或脈沖輸出可選，出廠默認設置為邏輯輸出 輸出頻率、輸出電流、速度給定等多種輸出功能可選 |
| 繼電器輸出 | T1A、T1B、T1C T2A、T2B、T2C | T1A常開，T1B常閉，T1C公共點 T2A常開，T2B常閉，T2C公共點 觸點容量： 5A @ 250VAC，5A @ 30VDC 故障、報警、設定頻率到達等多種功能可選 T1A默認故障，T2A默認運行 |
| 串行通信 | MODBUS-RTU，2線RS-485，RJ45/端子接口 | |
| 保護功能 | |
| 變頻器保護 | 輸入缺相保護、輸出缺相保護、欠載檢測、過轉矩保護、欠壓保護、過壓保護、過流保護、過熱保護、相間短路保護 |
| 電機保護 | 電機熱保護、電機電流限幅、電機過載、電機短路 |
| 環境特性 | |||
| 防護等級 | IP20 | 環境濕度 | 95%無冷凝或積水 |
| 工作溫度/貯存溫度 | -10~40℃/-20~60℃ | 海拔高度 | 1000m以下 |
| 冷卻方式 | 強制風冷 | 安裝場所 | 室內 |
